  인장강선 (피씨박스 인장강선)                    http://www.hydtools.com

• 인장강선( 15.2mm )                            • 인장강선( 12.7mm ) 인장강선(  15.2mm ) 인장강선( 12.7mm)

" 카팅단위 인장강선 "

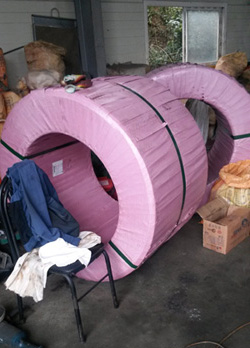

" 롤단위 인장강선 " 인장강선(  15.2mm ) 인장강선( 12.7mm,  )

  • 다양한 PC-BOX 종류에 따라 인장강선( 12.7mm, 15.2mm ) 사용
  • 다양한 PC-BOX 종류에 따라 인장강선의 길이는 X-Y-Z중 Z의 길이에 좌우함.
  • 최대사용압력 700kgf/㎠ 이며 적정사용압력을 P/S로 맞추어 사용(발주 시방서에 따라 셋팅함)
  • 단독인장, 다중인장
  • 현재 인장강선 12.7mm 가 PC BOX 공사현장에서 가장 많이 사용
  • 용도 : 유압 인장기 실린더는 연심강선을 교량가설시, 옹벽설치시, 건물터파기시, 하수도
         콘크리트 PC 박스등 인장하는데 쓰임
  • 강선인장용 콘(편방향 도구)은 연심강선을 교량가설시, 옹벽설치시, 건물터파기시, 하수도
         콘크리트 PC 박스등 인장하는데 연심강선이 리턴 안되게 하는곳에 쓰임
  • 인장자재 즉납가능 : 인장콘, 인장와샤(지압판), 인장강연선, 유압인장실린더, 유압전동펌프 etc.
  • • PC 박스                                               • PC BOX 공사현장 PC-BOX PC BOX 공사현장

    제품규격 Specfication

    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율
    면적
    Cylinder
    Effective
    Area
    (
    )
    오일
    용량
    Oil
    Capacity
    (cc)
    후진상태
    높이
    Retracted
    Height
    (mm)
    전진상태
    높이
    Extended
    Height
    (mm)
    실린더
    외경
    Cylinder
    Out Dia.
    (mm)
    실린더
    내경
    Cylinder
    Bore Dia.
    (mm)
    오일포트
    높이
    Base to
    Inlet
    Poet
    중량
    Weight
    (kgs)
    A B C D E
    SSIS-2050 20 50 28.3 166 250 300 95 60 11 7.9
    SSID-18110 18 110 27.01 328 330 440 82 54 17 8.1
    SSID-18110-S 18 110 27.01 328 330 440 82 54 17 6.5
    SSID-18140-S 18 140 27.01 418 330 470 89~97 54 17 6.9
    SSID-20150 20 150 28.3 498 373 523 98 60 11 10.3
    SSID-28200 28 200 39.6 872 525 725 120 84 50 9.8

    회사소개 제품소개

    표준품 이외의 유압제품도 주문제작이 가능합니다
