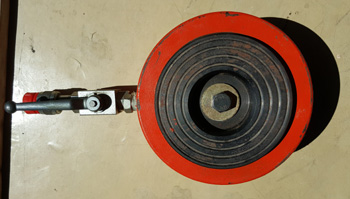

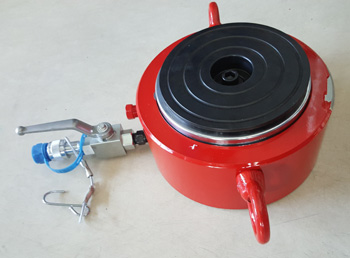

    유압 펜케익 실린더 • (경사면 다리상판 들어 올릴때쓰임)     100톤 , 200톤

용도 : 펜케익 실린더 다리공사의 상판 중량물을 들어 올릴때 적용, 특히
사선면으로 경사면을 들어 올릴때 다리공사에 적합함(후진시 자중에 의해 하강))

  • 사용범위 : 5 ~ 100톤
  • 행정 : 25 ,40mm
  • 사용압력 : 700kgf/㎠
  • 연결부 : 3/8"NPT
  • 유압펌프 : 유압 실린더 용량 보다 30% 올려 선정
  • 용도 : 펜케익 실린더 다리공사의 상판 중량물을 들어 올릴때 적용

    (실린더 상부에 접시면이 움직여서 사선각도(경사면)를 맞쳐 사용함),

    특히 사선면으로 경사면을 들어 올릴때 다리공사에 적합함 (후진시 자중에 의해 하강)

    계속해서 펌핑하면 규정행정 이상이면 안전을 위하여

    실린더에서 기름이 빠지게 설계 되었슴.

  • 제품규격
    Spec.

    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율면적
    Cylinder
    Effective
    Area
    (
    )
    오일
    용량
    Oil
    Capacity
    (cc)
    후진상태
    높이
    Retracted
    Height
    (mm)
    전진상태
    높이
    Extended
    Height
    (mm)
    실린더
    외경
    Cylinder
    Out Dia.
    (mm)
    실린더
    내경
    Cylinder
    Bore Dia.
    (mm)
    오일
    포트
    높이
    Base
    to
    Inlet
    Poet
    중량
    Weight
    (kgs)
    A B C D E
    SDP100-25 100 25 143 357 120 145 180 130 20 18.6
    SDP200-40 200 40 283 1132 120 160 245 190 25 45

    회사소개 제품소개

    표준품 이외의 유압제품도 주문제작이 가능합니다
