       유압펀칭기                     23톤-75, 32톤-65, 45톤-75, 45톤-110, 60톤-110, 75톤-110

용도 : 교량빅스 및 건축, 철골, 송전, 철탑공사등에서 평철, 앵글, 잔넬, H-빔, I-빔등에 구멍 가동시 많이 사용

  • 두께(t),최대구멍(Φ),깊이(D),힘(톤)
       사용범위 :
          ① : 10t * Φ20.5 * D75mm * 23톤
          ② : 12t * Φ24 * D65mm * 32톤
          ③ : 16t * Φ24 * D75mm * 45톤
          ④ : 16t * Φ24 * D110mm * 45톤
          ⑤ : 20t * Φ24 * D110mm * 60톤
          ⑥ : 20t * Φ31 * D110mm * 75톤

  • 사용압력 : 700kgf/㎠

  • 용도 : 교량빅스 및 건축, 철골, 송전, 철탑공사등에서 평철, 앵글, 잔넬, H-빔, I-빔등에 구멍 가동시 많이 사용
  • 펀칭가공예 : I-Beams, H-Beams, Mild steel, etc.
  • 펀칭 칼날 사이즈는 홀 사이즈의 사용 목적에 따라 추가 할수 있슴.

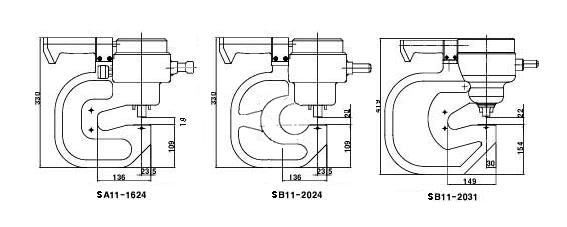

  • 제품규격 Specfication

    모델
    Model
    최대천공
    Max.
    Punching
    Diameter(
    Φ)
    최대두께
    Max.
    Punching
    Thickness
    (mm)
    중심깊이
    Max.
    Center
    Depth
    (mm)
    1홀당시간
    펌프용량
    Time
    for 1
    Hole
    실린더용량
    Cylinder
    Capacity
    (tons)
    중량
    Weight
    (kgs)
    SA075-1020.5(S) 20.5 10 75 1HP 5sec. 23 13
    SA075-1224(D) 24 12 65 1HP 5sec. 32 16.5
    SA75-1624(D) 24 16 75 2HP 4sec. 45 25
    SA11-1624(D) 24 16 110 2HP 4sec. 45 32
    SB11-2024(D) 24 20 110 2~3HP 6~5sec. 60 35
    SB11-2031(D) 31 20 110 2~3HP 8~6sec. 75 75

    펀칭기의 칼날(고마) 펀칭기의 펀칭된후 잔존물

    펀칭칼날(고마)

    모델
    Model
    펀칭칼날
    Punching
    Dia(
    Φ)
    수량 (기본)
    Punching
    Thickness
    SA075-1020.5(S) 10.5, 13.5, 17.5, 20.5 4조
    SA075-1224(D) 10, 12, 14, 16 4조
    SA75-1624(D) 16, 18, 20, 22, 24 5조
    SA11-1624(D) 16, 18, 20, 22, 24 5조
    SB11-2024(D) 18, 20, 22, 24 4조
    SB11-2031(D) 18, 20, 22, 24, 28, 31 6조

    회사소개 제품소개

    표준품 이외의 유압제품도 주문제작이 가능합니다
